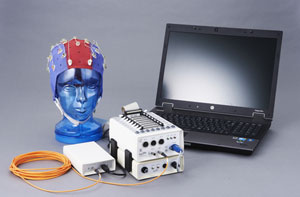

Biosemi ActiveTwo-多通道、高分辨率生物电势测量系统

多通道、高分辨率生物电势测量系统

BioSemi ActiveTwo 系统配备多达 280 个通道、一个直流放大器和 24 位分辨率，为研究应用的多通道、高分辨率、生物电势测量系统设定了世界领先的标准。

ActiveTwo 系统是成功的 ActiveOne 系统的进一步发展，它是第一个具有活性电极的商用系统。技术进步使 BioSemi 能够显着增加通道数量、数字分辨率、输入范围和采样率，而不会增加尺寸、功耗或成本。第二代有源电极尺寸更小，电缆重量更轻，同时在低频噪声和输入阻抗方面提供更好的规格。BioSemi ActiveTwo 系统保持优于竞争设计的优势。

应用领域

EEG、EMG、ECG、EOG、ABR、EP、ERP、BCI等

产品型号

产品名称 型号 货期 单价
Biosemi ActiveTwo 请将所需的配置发送给我们 3-5周 学术折扣价

产品描述

BioSemi ActiveTwo 系统配备多达 280 个通道、一个直流放大器和 24 位分辨率，为研究应用的多通道、高分辨率、生物电势测量系统设定了世界领先的标准。

ActiveTwo 系统是成功的 ActiveOne 系统的进一步发展，它是第一个具有活性电极的商用系统。技术进步使 BioSemi 能够显着增加通道数量、数字分辨率、输入范围和采样率，而不会增加尺寸、功耗或成本。第二代有源电极尺寸更小，电缆重量更轻，同时在低频噪声和输入阻抗方面提供更好的规格。BioSemi ActiveTwo 系统保持优于竞争设计的优势。

系统特点：

  • 16至256通道可选。

  • 第二代有源电极：体积更小、重量更轻、应力消除。

  • 灵活的彩色电极标记系统。

  • 每通道24 位 ADC，无与伦比的信噪比和线性度。

  • 提高数字分辨率，LSB 值为 31nV。

  • 全直流运行，业界最大的输入范围（524mVpp）。

  • 用户可选择 采样率，可提供高采样率。

  • 提供全范围的辅助传感器输入。

BioSemi ActiveTwo 系统设置快速，无需备皮即可实现可靠测量。ActiveTwo 系统与 MEG/MCG 兼容，适用于脑电图EEG、心电图ECG和肌电图EMG测量，允许在 PC 和 Mac 上进行图形编程 (LabVIEW)。ActiveTwo 由电池供电，采用高速光纤数据传输，使主体在光学和电流方面与任何电源完全隔离。BioSemi ActiveTwo 系统专为研究应用而设计。该系统受益于可自由配置的硬件和完全开源的软件。

技术规格：

  • 配置：

采样率选项：2048Hz4096Hz8192Hz16,384Hz
选定采样率下的最大通道数：2561286432
带宽(-3dB):DC-400HzDC-800HzDC-1600HzDC-3200Hz
绝对采样率精度(温度范围内:0-70℃):0.1Hz0.2Hz0.4Hz0.8Hz

总输入噪声(Ze < 10kOhm)：

0.8 uVRMS1.0 uVRMS1.4 uVRMS2.0 uVRMS
全带宽：(5 uVpk-pk)(6 uVpk-pk)(8 uVpk-pk)(12 uVpk-pk)

  •  系统规格：

低通响应:
5th order sinc digital filter		1/f 噪声 (Ze < 1 MOhm):
1 uVpk-pk @ 0.1..10Hz		通道分离度:
> 100 dB		泄露电流,单一故障:
< 50 uArms
高通响应:
Fully DC-coupled		放大器电流噪声:
< 30 fArms		共模抑制比:
> 80 dB @ 50 Hz		触发输入:
16 inputs on optical receiver
(isolated from subject section), TTL level
数字化:
24 bits, 4th order Delta-Sigma modulator with 64x oversampling, one converter per channel		输入偏置电流:
< 10 pA per channel		隔离模式抑制比:
> 160 dB @ 50 Hz		触发输出:
15 outputs on the optical receiver
(isolated from subject section), TTL level
采样偏差:
< 10 ps		输入阻抗有源电极:
300 MOhm @ 50 Hz (1012 Ohm // 11 pF)		功耗:
4 Watt @ 256 channels
inversely proportional with the number of installed channels		电脑接口:
USB2.0
相对采样率精度 (抖动):
< 200 ps		DC偏移:
< 0.5 mV		电池容量:
25 Watt-hour, 3 cell sealed lead-acid
(double capacity battery is available as an option)		前端尺寸包括电池盒 (H x W x D):
120 x 150 x 190 mm
量化分辨率:
LSB = 31.25 nV, guaranteed no missing codes		DC漂移:
< 0.5 uV per degree Celsius		电池续航:
> 5 hours @ 256 channels
通道数越多续航越短		前端重量包括电池盒:
1.1 kg
增益精度:
1%		输入范围:
+262 mV to -262 mV		电池充电时间 (使用外部快充):
< 3.5 hours for a 100% charge		环境要求: Indoor use
Temperature: +10°C to +40°C
Humidity: 30 to 75%
Pressure: 700 hPa to 1060 hPa
抗混叠滤波器:
fixed first order analog filter, -3dB at 3.6 kHz		失真:
< 0.1 %		正常操作下漏电流:
< 1 uA rms.		质保期:
3 年 (电极和电池1年)

产品选配：

ActiveTwo Base System包含：

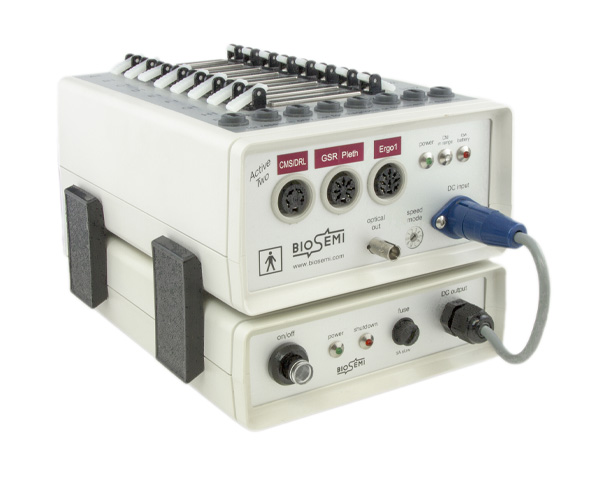

  • ActiveTwo AD-box Version7.0

  • 2 x Battery box.

  • Charger AUS

  • Fiber 10 Meters

  • USB2.0 receiver

  • USB2.0 cables (1.8 meter)

  • Carrying Suitcase and cable rack

典型的32+8 channel系统配置：

  • ActiveTwo Base system

  • 5 octal amplifier modules

  • 32-channel electrode set

  • 8 flat touchproof electrodes

  • 2 headcaps with 32 holders each

  • Accessories set (5 tubes of gel, 2 syringes, 500 adhesive disks, trigger cable)

典型的64+8 channel系统配置：

  • ActiveTwo Base system

  • 9 octal amplifier modules

  • 2 32-channel electrode sets

  • 8 flat touchproof electrodes

  • 2 headcaps with 64 holders each

  • Accessories set (5 tubes of gel, 2 syringes, 500 adhesive disks, trigger cable)

典型的128+8 channel系统配置：

  • ActiveTwo Base system

  • 17 octal amplifier modules

  • 4 32-channel electrode sets

  • 8 flat touchproof electrodes

  • 2 headcaps with 128 holders each

  • Accessories set (5 tubes of gel, 2 syringes, 500 adhesive disks, trigger cable)

典型的256+8 channel系统配置：

  • ActiveTwo Base system

  • 33 octal amplifier modules

  • 8 32-channel electrode sets

  • 8 flat touchproof electrodes

  • 2 headcaps with 256 holders each

  • Accessories set (5 tubes of gel, 2 syringes, 500 adhesive disks, trigger cable)

※ActiveTwo系统总是可以在后期升级到更高数量的通道（最多256+8+传感器）。

除了32/64/128头帽通道外，还提供8个额外的扁平型电极和放大器/转换器通道。大多数客户希望这些额外的电极用于额外的EOG/EMG/ECG和/或乳突参考。当然，在没有这些额外电极和通道的情况下，该系统也是可用的。

除了普通的EEG/EMG/ECG传感器外，ActiveTwo还可以配备以下传感器输入：

  • ABR (听觉脑干反应) input and electrode set

  • 模拟输入盒（用于将电源供电信号添加到EEG数据中）

  • Ergo输入（提供了连接隔离信号的可能性，最多可安装2个Ergo输入 ）

  • Ergo Optical（光学接口提供了将电源供电信号连接到Ergo输入的可能性）

  • GSR

  • Microphone

  • Photo sensor cord

  • Plethysmograph sensor（耳朵、魔术贴或手指夹型号）

  • Respiration belt

  • Response switches（最多可将2个响应开关连接到可选的Ergo输入。）

  • Temperature sensor

Hyperscanning可以添加额外的光学输入 (Daisy input). 这使得可以最多同时测量4 AD-boxes,完全同步到1个 .bdf文件中, 伴随很高的主体安全性。

关于软件：

  • ActiveTwo系统配有采集软件（用LabVIEW编写的开源程序，主要功能是数据采集和保存）。

  • ActiveTwo系统可以使用第三方离线数据分析软件（BESA EMSE EEGLAB、Fieldtrip等）。BESA和EMSE可以通过我们购买，EEGLAB和Fieldtrip是免费的。当然，您也可以选择开发自己的软件来分析我们的BDF文件。
