产品型号

产品描述

Cyton Board 是经过科学验证的研究工具

重要说明：

• 该套件不包括电极。

• 它与我们的Ultracortex Mark IV 脑电帽、电极帽套件、头带套件、 金杯电极、我们的EMG/ECG 卡扣电极线缆和我们的接头针脚防触摸电极转接线兼容。

• 如果您之前购买过此产品并需要更换 Dongle，请与我们联系。

• 有关如何开始使用 Cyton Board 的更多详细信息，请访问我们网站的Cyton 教程页面。

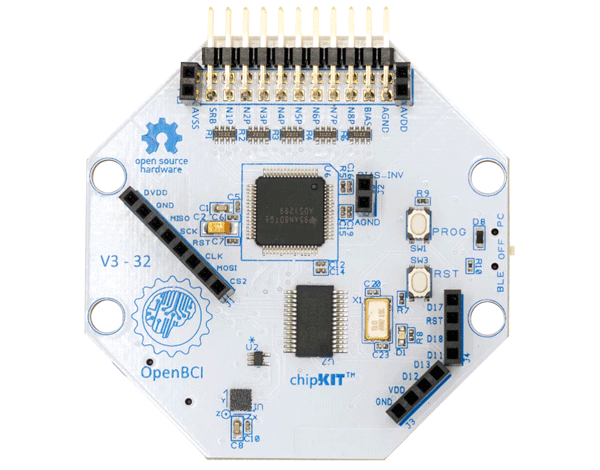

Cyton概述：

OpenBCI Cyton Board 是一个与 Arduino 兼容的 8 通道神经接口，带有一个 32 位处理器。OpenBCI Cyton Board 的核心是实现PIC32MX250F128B微控制器，为其提供大量本地内存和快速处理速度。该板预装了chipKIT™ 引导加载程序和最新的 OpenBCI 固件。 八个通道中的每一个通道都以 250Hz 的频率对数据进行采样。

OpenBCI Cyton Board 可用于对大脑活动 (EEG)、肌肉活动 (EMG) 和心脏活动 (ECG) 进行采样。该板使用RFDuino 无线电模块通过 OpenBCI USB 适配器与计算机进行无线通信 。它还可以 与任何兼容低功耗蓝牙 (BLE) 的移动设备或平板电脑进行无线通信。

如果您只对使用该板进行研究而不关心硬件，请不要担心！该板和适配器预装了最新的固件，使得几乎没有硬件经验的研究人员和开发人员可以使用 OpenBCI。OpenBCI 板具有越来越多的数据输出格式，使其与现有生物反馈应用程序和工具的扩展集合兼容。

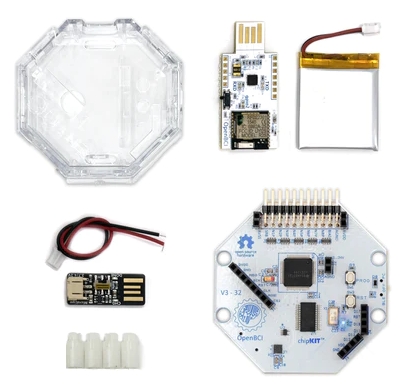

套件内容：

• (x1) OpenBCI Cyton 板

• (x1) OpenBCI 可编程适配器（用于蓝牙通信）

• (x4) 塑料支脚（用于稳定电路板）

• (x1) 板壳、锂电池和充电器

研究表明 OpenBCI Cyton 可与昂贵 25 倍的生物放大器相媲美

• “开放式硬件脑电图放大器与医疗级设备在脑机接口应用中的比较”

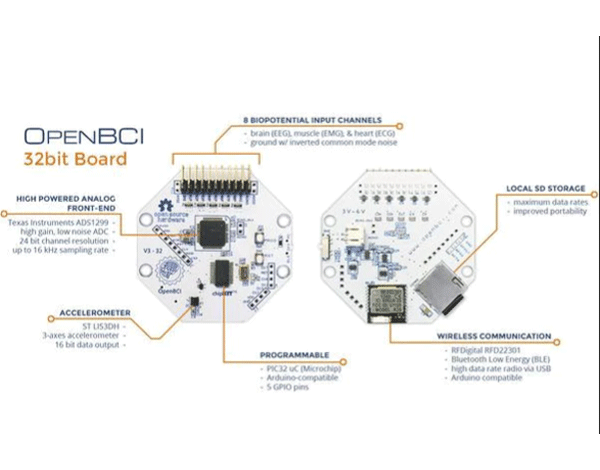

Cyton 板技术规格：

OpenBCI 32 位开发板：

• 8 个差分、高增益、低噪声输入通道
• 与有源和无源电极兼容
• Texas Instruments ADS1299 ADC
• PIC32MX250F128B 微控制器，带chipKIT™ 引导加载程序（50MHz）
• RFduino™ 低功耗蓝牙™ 无线电
• 24 位通道数据分辨率
• 可编程增益： 1、2、4、6、8、12、24
• 3.3V 数字工作电压
• +/-2.5V 模拟工作电压
• ~3.3-12V 输入电压
• LIS3DH加速度计
• Micro SD 卡插槽
• 5 个 GPIO 引脚，其中 3 个可以是模拟的

OpenBCI USB适配器：

• 来自 RFdigital™的RFD22301 无线电模块
• 来自 FTDI 的 FT231X USB 到串行转换器
• 可以将代码上传到 OpenBCI 板或加密狗
• 完全断开和引脚兼容，具有 RFduino 外形尺寸
