产品型号

产品描述

Cyton+Daisy 是一种经过科学验证的研究工具

重要说明

• 该套件不包括电极

• 它与我们的Ultracortex Mark IV 脑电帽、电极帽套件、头带套件、 金杯电极、我们的EMG/ECG 卡扣电极线缆和我们的接头针脚防触摸电极转接线兼容。

• 我们单独出售Daisy板！如果您已经拥有 Cyton 板并想购买 Daisy 板以升级到 16 个通道，请联系我们。

• 与我们的免费开源软件兼容。

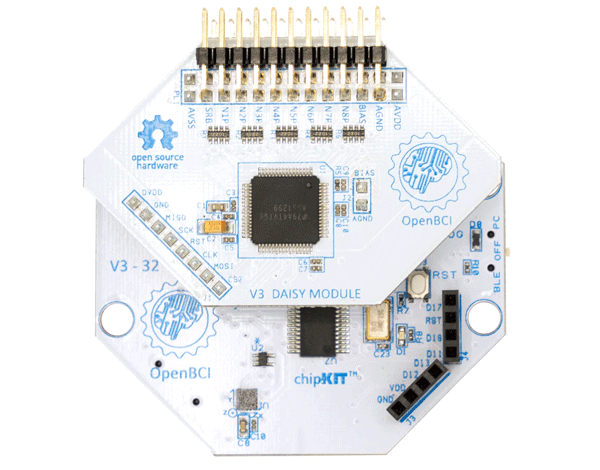

Cyton + Daisy 概述

Cyton OpenBCI 板是与 Arduino 兼容的 8 通道神经接口，带有 32 位处理器。Cyton OpenBCI 板的核心是实现PIC32MX250F128B微控制器，为其提供大量本地内存和快速处理速度。该板预装了 chipKIT™ 引导加载程序和最新的 OpenBCI 固件。

OpenBCI Cyton Board 和 OpenBCI Daisy Module（插入 OpenBCI Cyton Board）可用于对多达 16 个大脑活动 (EEG)、肌肉活动 (EMG) 和心脏活动 (ECG) 通道进行采样。该系统使用RFDuino 无线电模块通过 OpenBCI USB 适配器与计算机进行无线通信 。它还可以与任何兼容蓝牙低功耗 (BLE) 的移动设备或平板电脑进行无线通信。CytonDaisy Board 在其 16 个通道中的每个通道上以 125 Hz 的频率采样数据。但是，如果您在 OpenBCI GUI 中选择“将数据保存到 microSD 卡”选项，则可以利用 250 Hz 的采样率。

该板和适配器预装了最新的固件，使得几乎没有硬件经验的研究人员和开发人员可以使用 OpenBCI。OpenBCI 板具有越来越多的数据输出格式，使其与现有生物反馈应用程序和工具的扩展集合兼容。

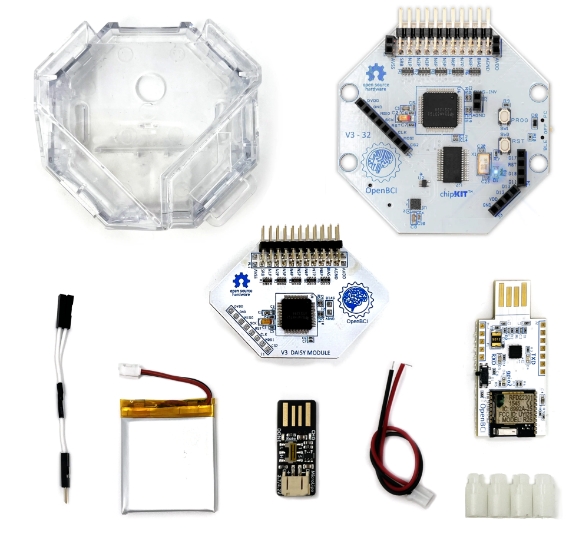

套件内容：

• (x1) OpenBCI Cyton 板

• (x1) OpenBCI Daisy模块

• (x1) OpenBCI 可编程适配器（用于蓝牙通信）

• (x4) 塑料支脚（用于稳定电路板）

• (x1) Y 型分线器线缆

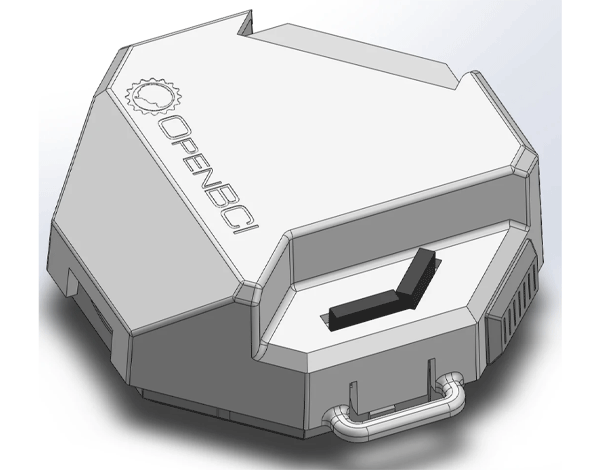

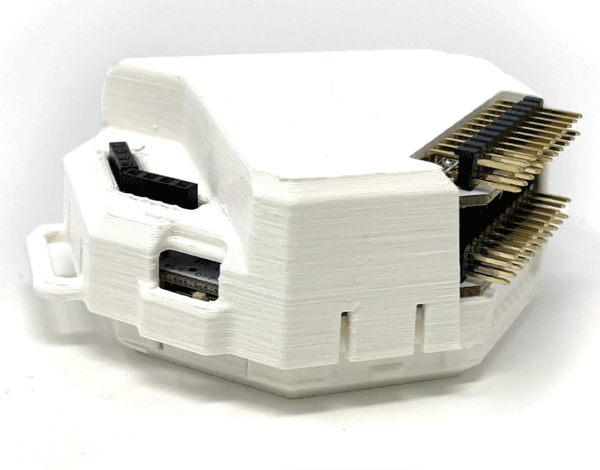

• (x1) 板壳、锂电池和充电器

研究表明 OpenBCI Cyton 可与昂贵 25 倍的生物放大器相媲美

• “开放式硬件脑电图放大器与医疗级设备在脑机接口应用中的比较”

Cyton 板技术规格

OpenBCI 32 位开发板：

• 8 个差分、高增益、低噪声输入通道
• 与有源和无源电极兼容
• Texas Instruments ADS1299 ADC
• PIC32MX250F128B 微控制器，带chipKIT™ 引导加载程序（50MHz）
• RFduino™ 低功耗蓝牙™ 无线电
• 24 位通道数据分辨率
• 可编程增益： 1、2、4、6、8、12、24
• 3.3V 数字工作电压
• +/-2.5V 模拟工作电压
• ~3.3-12V 输入电压
• LIS3DH加速度计
• Micro SD 卡插槽
• 5 个 GPIO 引脚，其中 3 个可以是模拟的

OpenBCI  Daisy模块：

• 8 个差分、高增益、低噪声输入通道
• 与有源和无源电极兼容
• Texas Instruments ADS1299 ADC
• 24 位通道数据分辨率
• 可编程增益： 1、2、4、6、8、12 , 24
• 3.3V 数字工作电压
• +/-2.5V 模拟工作电压
• 由 OpenBCI 板供电

OpenBCI适配器：

• 来自 RFdigital™的RFD22301 无线电模块
• 来自 FTDI 的 FT231X USB 到串行转换器
• 可以将代码上传到 OpenBCI 板或加密狗
• 完全断开和引脚兼容，具有 RFduino 外形尺寸
